Шарнир карданного вала для сельхозтехники

Шарнир 2100 под профиль 00a
Шарнир 2100 под профиль 0a
Шарнир 2200 под профиль 0v
Шарнир 2200 под профиль 1
Шарнир 2300 под профиль 0v
Шарнир 2300 под профиль 1
Шарнир 2300 под профиль 1b
Шарнир 2300 под профиль 2a
Шарнир 2400 под профиль 1b
Шарнир 2400 под профиль 2a
Шарнир 2400 под профиль S4
Шарнир 2400 под профиль S5
Шарнир 2500 под профиль S4
Шарнир 2500 под профиль S5

Типоразмер

A

B



Вилка

Шлицевая часть

Вилка

Профиль

2100

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

00a

2100

AG

1 3/8-6

RG

0a

2200

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

0v

2200

AG

1 3/8-6

RG

1

2300

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

0v

2300

AG

1 3/8-6

RG

1

2300

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

1b

2300

AG

1 3/8-6

RG

2a

2400

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

1b

2400

AG

1 3/8-6

RG

2a

2400

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

S4

2400

AG

1 3/8-6

RG

S5

2500

QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS

1 3/8-6

RG

S4

2500

AG

1 3/8-6

RG

S5

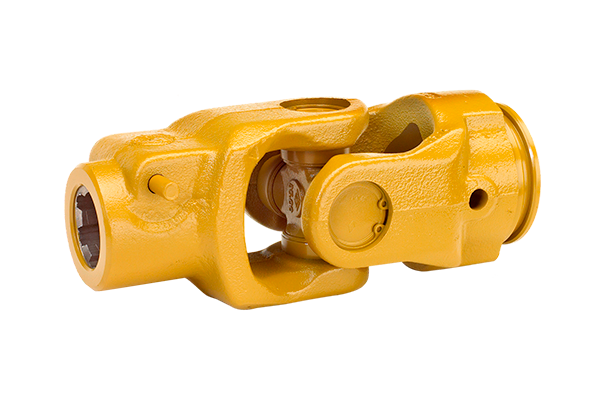

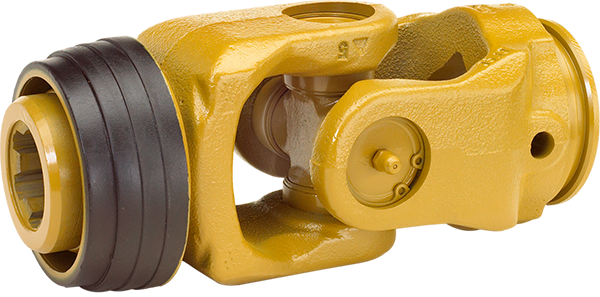

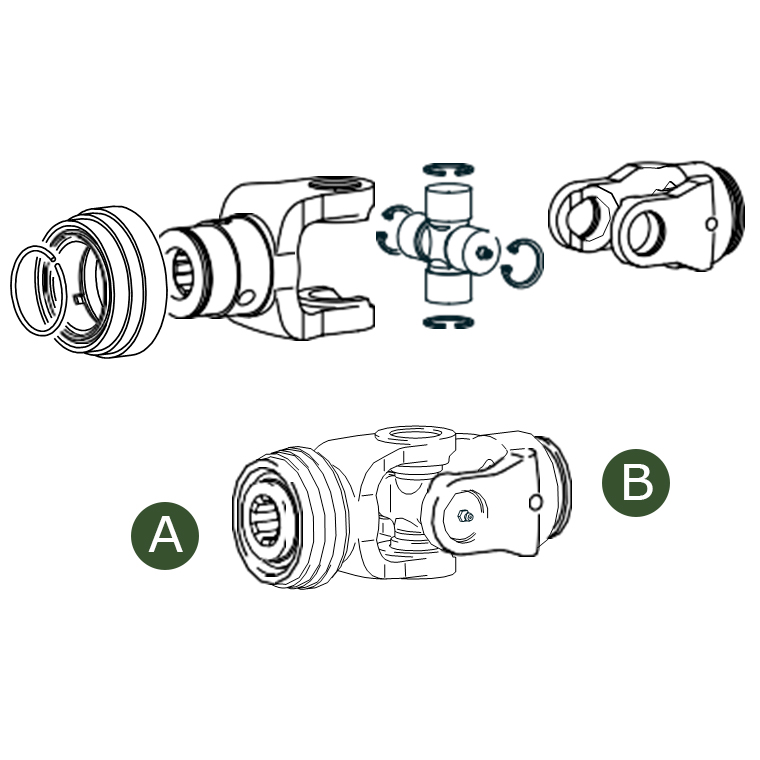

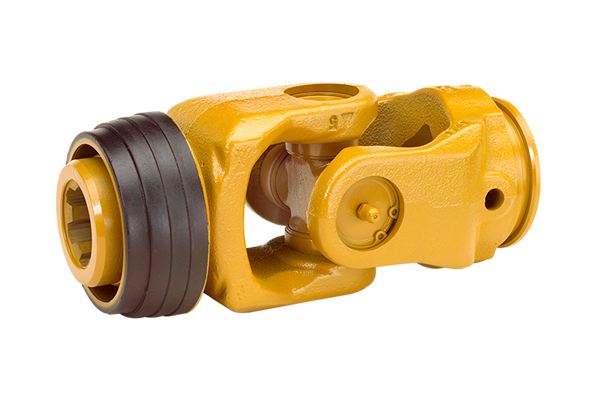

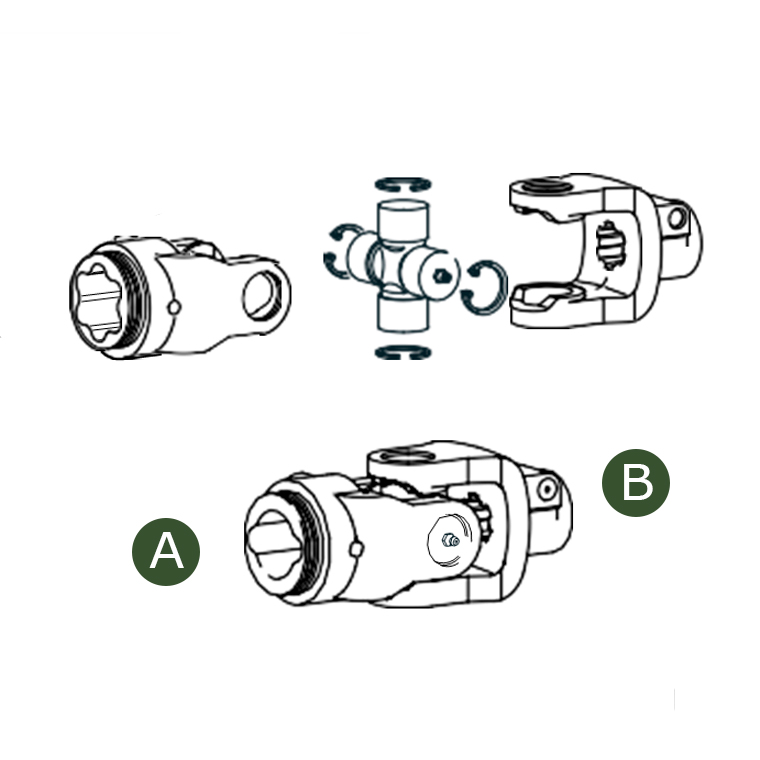

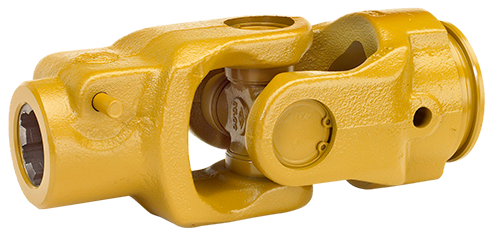

Карданный шарнир является основной составной единицей силовой части карданного вала, которая обеспечивает передачу крутящего момента к сельскохозяйственным машинам и машинам специального назначения. В наличии шарниры различных типоразмеров под разные типы профиля. Шарнир состоит из кресовины  и двух вилок: шлицевой с фиксаторами QSG, AG, AZGE, ASG, ASGE, ZV, CC, KB, AGKF, AGKK, ZS, QS и профильной вилки типа RG.

1. Шарнир

2. Шлицевая вилка

3. Крестовина симметричная

4. Профильная вилка

5. Штифт

6. Профиль

7. Шлицевая вилка широкоугольного шарнира

8. Крестовина несимметричная

9. Вилка двойная

10. Профильная вилка широкоугольного шарнира

11. Фланцевая вилка

12. Муфта

13. Широкоугольный шарнир

20. Заглушка смазочного отверстия

21. Промежуточное опорное кольцо

22. Промежуточный подшипник скольжения

23. Защита

Переходники
