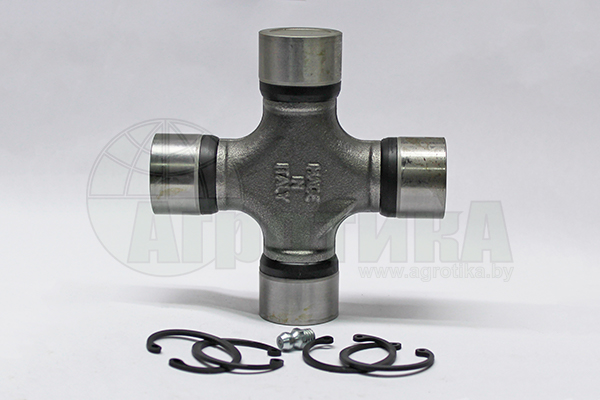

Крестовина симметричная карданного вала для сельхозтехники

Крестовина 22x55

Крестовина 24x61

Крестовина 27x70

Крестовина 27x75

Крестовина 30x80

Крестовина 30x92

Крестовина 30x106

Крестовина 32x76

Крестовина 35x94

Крестовина 35x96,8

Крестовина 35x106

Крестовина 36x89

Крестовина 42x104

Крестовина 50x118

Технические характеристики симметричной крестовины немецкого типоразмера

Немецкий типоразмер	P	X	D1
2000		47	18
2100		55	22
2200		61	24
2300	300	75	27
2400	400	76	32
2500	500	89	36
2600	600	104	42
2700	700	118	50

Технические характеристики симметричной крестовины итальянского типоразмера

Итальянский типоразмер	P	X	D1
1	25	54	22
2	31	61.3	23.8
4	55	74.6	27
5	74	80	30.2
6	100	92	30.2
7	118	106.3	30.2
8	118	94	35
9	150	106.3	35

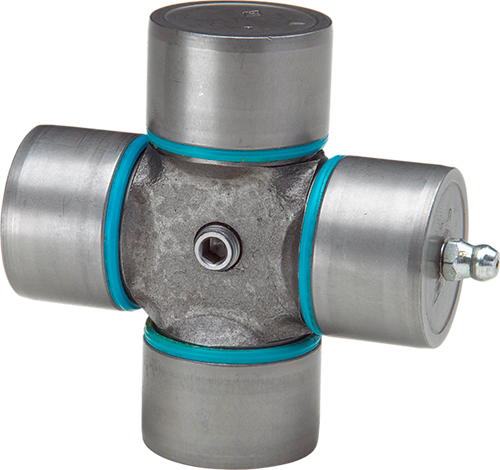

Крестовина симметричная карданного вала с расположением масленки в торце чашки

Крестовина с расположением масленки в торце чашки

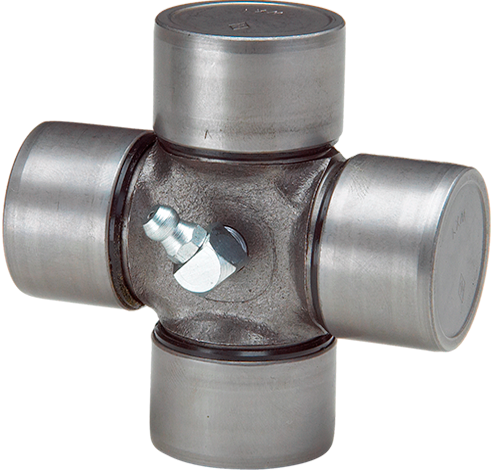

Крестовина симметричная карданного вала с расположением масленки в центральной части

Крестовина с расположением масленки в центральной части

1. Шарнир

Шарнир

2. Шлицевая вилка

3. Крестовина симметричная

22x55 24x61 27x70 27x75 30x80 30x92 30x106 32x76 35x94 35x96,8 35x106 36x89 42x104 50x118

4. Профильная вилка

10. Профильная вилка широкоугольного шарнира

11. Фланцевая вилка

Фланцевая вилка

12. Муфта

Муфта

13. Широкоугольный шарнир

Широкоугольный шарнир

20. Заглушка смазочного отверстия

Заглушка смазочного отверстия

21. Промежуточное опорное кольцо

Промежуточное опорное кольцо

22. Промежуточный подшипник скольжения

Промежуточный подшипник скольжения

23. Защита

14. Защита внешняя 15. Защита внутренняя 16. Кольца 17. Колокол 18. Опорное кольцо 19. Удерживающая цепь

Переходники

Переходник с 1 3/8-6 на 1 3/4-6 Переходник с 1 3/8-6 на 1 3/4-20 Переходник с 1 3/8-21 на 1 3/8-6 Переходник с 1 3/4-6 на 1 3/8-6 Переходник с 1 3/4-20 на 1 3/8-6 Переходник с 1 3/4-20 на 1 3/8-21 Переходник с 1 3/8-6 на 38x32x6-8 Переходник с 1 3/8-6 на 1 3/8-6 Переходник с 1 3/8-21 на 1 3/8-21

Крестовина симметричная для сельхозтехники

1. Шарнир

2. Шлицевая вилка

3. Крестовина симметричная

4. Профильная вилка

5. Штифт

6. Профиль

7. Шлицевая вилка широкоугольного шарнира

8. Крестовина несимметричная

9. Вилка двойная
